2006-10-20. Fall samt dörrtröskel

Golvbrunn dusch avstånd från vägg: Läs denna Säker vatten
  • Golv brunn avstånd från vägg min20cm
Handfat ..
2006-10-19
steg 1. Avsängning av alla 7 rör med tryck så att väggar kan slutrensas se fig bastutak.
steg 2. Värme rör in till toa fönster.Så att gästrum kan påbörjas
steg 3. Fuktmätning för att se om uttorkning är klar.
alternativ till steg 1. tilfällig lösning och minska risken att jag borrar av rören. Omvandling vid 4,7 till smalare rör direkt kopplat till dusch på andra sidan bastuvägg.
förminskare från 28mm till 12_15mm och 4
Förminskare från 20mm? till 12_15mm 7
förmSTORare från 12_15mm till 28mm utanför 1
FörmSTORare från 12_15mm till 20mm? utanför 5

4 kulventil utan vred samt 1 st toa avsängning.
2006-10-17
Pann rum Avstängning ny tappvatten till panna
Radie 21,3mm rör industrityp nuvarande "utsliten" pågrund av vattenskadan
1st ____
? Täpptill T i garderob i hall på våning under? Radie 16mm rör enbart 4 av 7 rör genomgångar genom betong golv behövs, ??
Värme rör längd rör från bortesta T i Gästrum, ej räknat på rörstump med olika gänghåll innan rakan in till toa. Raka "gröna" ca280cm_2st(-gängvändningsstup?) sedan sväng mot fönster 60cm-13mm(gips) -kakel
sedan böj upp genom betong 20?cm,
2 rörbitar genom betong+.anslutning av vattenhandukstork

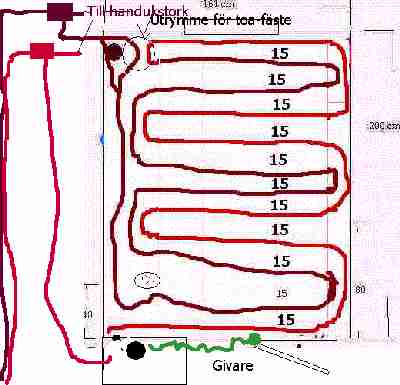

? Fundering 4m golvrör för vattenburen värme start och slut i hörnet, påkoppling på nya T vid fönstret , med enkel strypning bara för att ha lite grundvärme i sandbädd, ingen schunt eller annat.
280cm
280cm
60cm
60cm
rörstump
rörstump
2?avstängning
Handukstork vatten
rör till ovanst
____
____
____
____
____
____
____
____
____
Toa -rör Avloppsrör bästan rakt längs vägg rör 1,4m
sedan böj upp mot toastol
ytter Radie 10cm på gjutjärnrör
Nya placering ca 50-60 cm avstånd från fönstervägg.

Rör 1,4m(Radie 10cm)
avslutsböj
____
____
Handfat
Golv brunn
-rör
Om befintligt Y vid dörr behålles ytter Radie 8cm på gjutjärnrör
Handfat från Y 60cm raka seden upp med avslut 4cm? över golvnivå Govbrunn i nya duschen från Y 60cm-rakt sedan U-böj sedan 20cmrakt mot golvbrunn. andfat oAvloppsrör nästan rakt längs vägg rör 1,4m
sedan böj upp mot toastol
ytter Radie 10cm på gjutjärnrör
Nya placering ca 50-60 cm avstånd från fönstervägg.
Rör 60cm (Radie 10cm)
avslutsböj
Rör 60cm U-Böj?svag
Rör 60cm
Rör 20cm Golvbrunn
(galler?klinker)
____
____
____
____
____
____
Tapp vatten Osynligt Nya rör upp genom betongplatta v-sida för toa samt dusch.
Befintliga hål bide' ?(krock med nya avloppsrör?)V?_K? Balofix avslut på dessa samt rörstump genom nya golvet.
eventuellt 2-balofix med dold avsängning samt en med synligt vred till to
Nya rör upp genom betongplatta H-sida för handfat.
?Avstängning rör som går ut i hall .
2 nya hål genom betongplatta.
påkoppling i taket i bastun?
Rörstumps genomföring nya golvet.
2st balofixer
Rör från undervåning T radie?
Rör från undervåning T
2 st avslutsrörstump
2 balofix
?1 toa-balofix
Rör från undervåning T radie?
Rör från undervåning T radie?
2 st avslutsrörstump
2 balofix
____
____
____
____
____

____
____
____
____
Tapp vatten synligt V-sida kromade raka 2 st 1m från balofix till vänster sedan väggböj och upp 1m mot konsol fäste blandare dusch. 1 sr T vatten till toa
H-sida 2st 50cm till handfat från balofix,
Alternativ? trolige underskåp till handfat.
2st 2m rör krom
1st 50cm rör krom
2 st avslutsrörstump
2st 50cm
____
____
____
____




Rör f 17mm
golv.jpg Golv badrum
Ny placering av golvbrunn Obs ändring igen denna gäller.

Avloppsröret i golvet till tvättställetminst 4 cm
Golvbrunn vänster sida mot dörr något längre in än fig.
Wc avlopp in till vänster fast vid fönstret.Hål ca 50cm från vägg Handfat på ungefär samma plats fast närmare fönstret.
viktigt att sol lyser från vänster sida.
Värme rör från gästrum rakt in sedan till fönster.
litet element under fönster samt handukstork.
Vänster vägg badrum
Senaste beskedet.Nu har mamma bestämt sig..
Två tappvatten rör upp ungefär mitt på väggen.
Toa till höger vid fönstret, Dusch till vänster , Fäste på vägg mot hall. synlig förläggning, avstängning i närheten av/innan T-koppling.
I stället för nuvarande system med rör i vägg förläggning högt (i takhöjd) för att underlätta möblering. badkar duschkabin
2006-10-19
2006-10-19. Rivning av bastutak
Helt övertygad om att detta måste göras.
Såg någonstans att det inte är tillåtet att man har plugg eller skarvar på tappvatten rör som är gömda i golvet.
Altså för att inte fusk-jobb täpp till alla 7 tappvatten rör som går genom betongplatta.
Matarrör Kallv r28mm V20mm?
  • 1: T Kallvatten
  • 2: T Kallvatten
  • 3: T Kallvatten
  • 4: T Kallvatten
  • 5: T varmvatten
  • 6: T varmvatten
  • 7: T varmvatten

    ? Rätt tänkt?? Lossa Kapa T Vid 4,7 sedan ny standard rakt in genom bastuvägg till nya T varm kall upp till toa dusch, och T T varm kall till handfat.
    Eventuelt 4 nya hål Är nya standarden mindre än 20 för varmvatten och mindre än 28 för kall så behöver jag inte förbereda vägghål innan dragning.
    4,7 Pluggas
    2,6 3
    1,5 L Till duschen vid bastu.2 MiniKulventil på duschvägg och sedan övergång till tjock och smal rör.

    Matar rör k-vatten radie 28mm V-vatten radie 22mm
    2,3,6 radie 16mm på kopparrör som går upp från T efter omvandlare
    ??? ((1 radie 20mm från T upp))
    5 radie 22mm från T upp
    4,7 har ej plockat bort gipset.

  • 🏥 🩺⚕‍⚕️ 🩺 🌹
