Volvo Speed sensor YAZAKI from hell diary

Now working after replacing capacitor & repairing the circuit board.
	Det var inte bara kondensatorpest (Capacitor plague) eftersom den gav intermitenta fel.

Kondensatorpest (Capacitor plague)

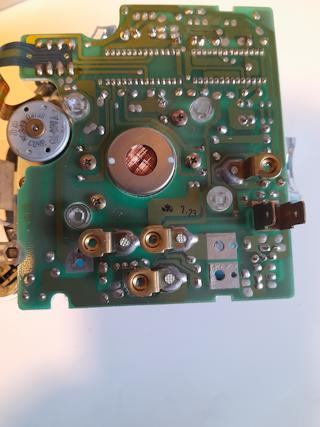

Changed capacitor on my original board and repaird connection destroid from Capacitor plague this board worked for about 5 years now stone dead
circuit board 2 from junkyard?,the circuit board worked for 2 years then dead, diden't change Capacitor, changed Capacitor works fine 5 min every trip but mostly dead :(.

(Test: when disconect rear/bakre Speed Sensor" "new" error code ABS missing,= cables ok)
ElectricalSpeedometerRepair

Status 2024 letar efter den tredje mätare eller alternativ till YAZAKI Speedometer.

original mätare(kretskort) fungerade flera år efter byte av kondingar som pest-läckt, sedan kretskort dött,.

Test av koppla ur givare gav ytterligare felkod direkt=givare OK.

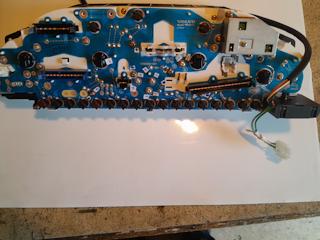

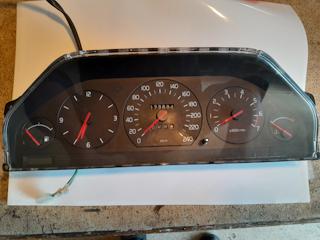

Ny Dashboard Volvo(80) 3523041 från skroten, fungerade direkt, fungerade något år sedan sporadiskt till mera sällan,

byte kondingar ingen skillnad..

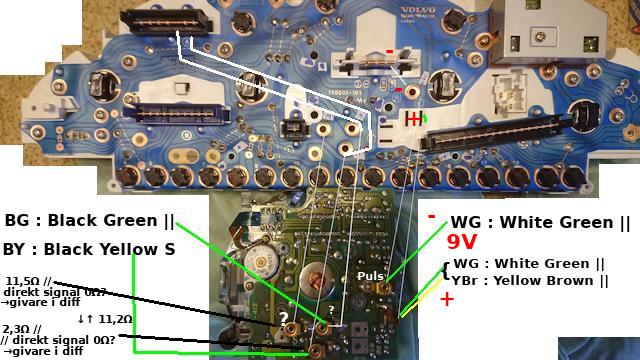

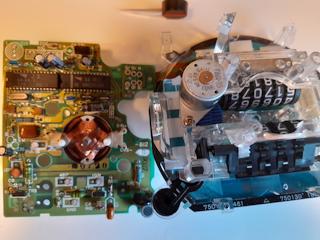

YAZAKI Speedometer replace
C2	47 μF	25V
C15	47 μF	50V 105° bipolär
C6	10 μF	25V 105°
C12	6,8 μF	25V
C7	22 μF	50V
Ovan bytes replace Kondensatorpest
Board txt	komponent	anm
ZNR	ZNR K270 -0
?	Grå spole?/konding
C1	brun 104K
R1	röd blå svart guld 2mm	260 Ω 5%
D1	diod 2mm
BCE	?? G
R10	brun svart orange guld 3mm	20 000 Ω 5%
R9	Gul lila röd guld 3mm	47 00 Ω 5%
L3	brun lila? röd silver 7mm
L4	brun lila? röd silver 7mm
TR3	EI C40400 G
R11	lila svart orange guld 3mm	70 000 Ω 5%
C15		bipolär
R3	lila svart orange guld 3mm	70 000 Ω 5%
R2	brun grön svart guld 9mm	150 Ω 5%
C4	brun limmad?
C1	15° brun liten
c11	brun liten speglvänd
XTAL	400NDK05
R7	brun lila orange guld 3mm	17 000 Ω 5%
R4	grön lila orange guld 3mm	57 000 Ω 5%
C16	47? liten blå mellan R4 & L1L2
C2
IC	J3 SP-ST-1 YZH öG 1
IC	AA 06.1 AN6505UBK
C14	liten blå I 03
ZD2	3mm
R5	2mm brun blå gul guld	16 000 Ω 5%
R6	2mm röd röd röd guld	22 000 Ω 5%
TP\|	??
R8	brun svart röd	10 00 Ω 5

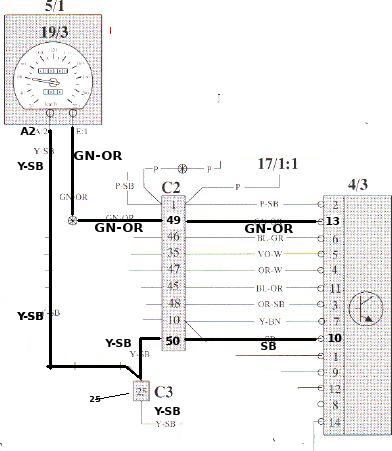

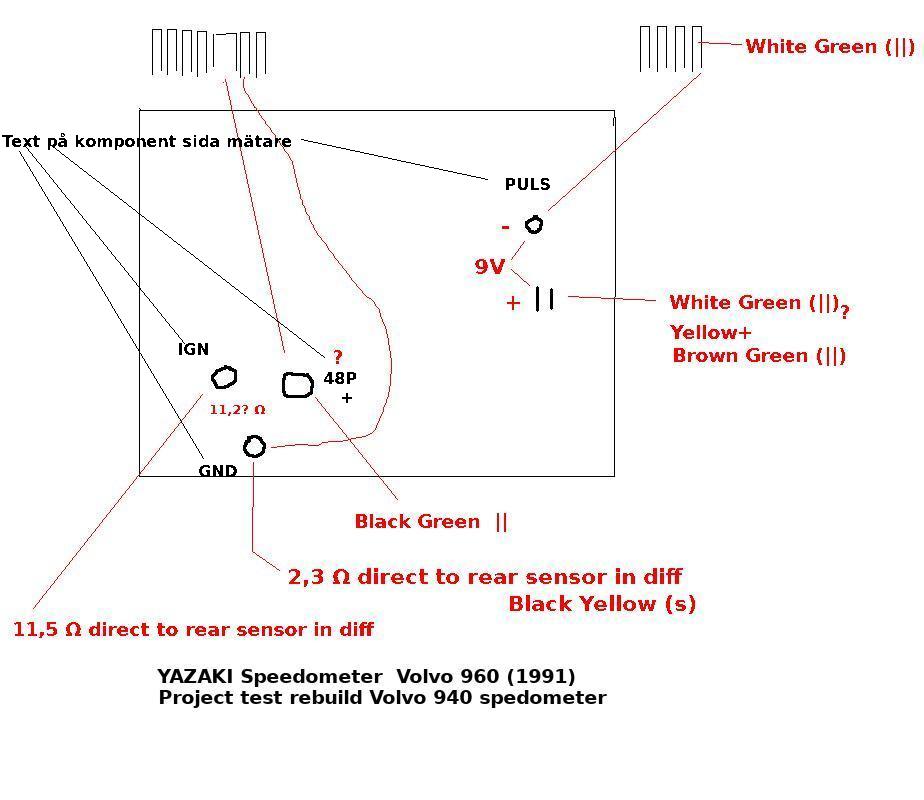

Volvo_960 speed-sensor YAZAKI Speedometer replace PDF
Felsökning:
Lösning fel i Mätare YAZAKI Speedometer signal från bakre hastighetsgivare Volvo 960 Multilink

Volvo Fel kod OBD-I slot [1][2]

[1]: 2-3-2 Speedometer Signal Missing ,[W][S][E] blinkar Gul varnings PIL
[2]: 3-1-1 Signal missing from speedometer +
samt konstantfarthållare ur funktion

Bilen brukar vara ärlig i sin felkod men vid urkoppling av kontakt till bakre givare tändes ABS lampa vid tilfälle. Test med inkopplad differential-sensor ABS ok vid hård inbromsning på grus.
Ohm mätning ger ca 1,3 Ω mot givare i differential, mätvärde rör sig inte när bil rullar,

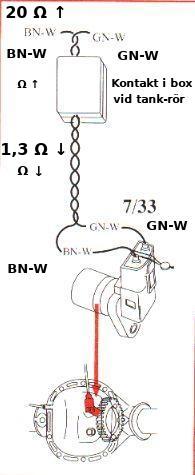

Avbrott i mätarhus? (1,3Ω mot givare 20Ω mot styrenhet likadant vid främre sensor)
Test: "OK? 240-400Ω Sensor " Outside=defictive,
Hastighetsmätare test start the car: 4-5 shorts per second=ca 24km/h död.
Lösning: "Nytt" kretskort till hastighetsmätare samt kalibrering via GPS

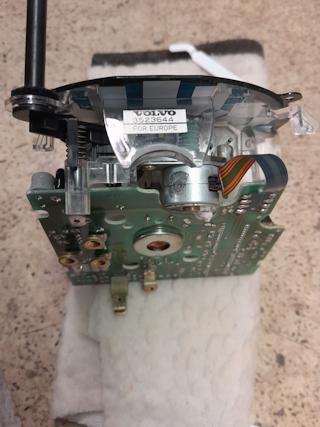

Mätare VOLVO 3523644 FOR EUROPA YAZAKI

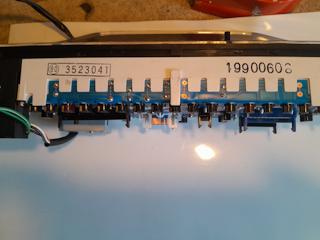

Mäterhus hela Volvo(80) 3523041 | 19900723 Från skroten höll att år.
Mäterhus hela Volvo(80) 3523041 | 19900608 original mätare i hus fungerade några år efter byte kondingar.

manual byte hastighets givare i 960 multilink

Inblandade delar Volvo 960 1991

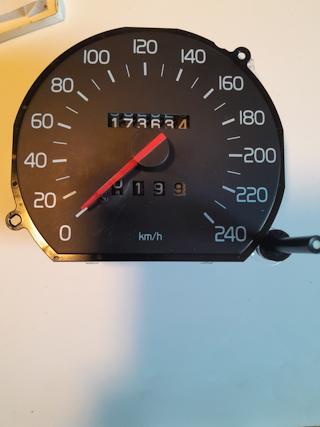

Mätare YAZAKI Speedometer images repair	Volvo 3523644 9017
Kombiinstrument hela mätarhuset Volvo(80) 3523041 \| 19900608	Volvo(80) 3523041 19900608 bildelsbasen 1500	Laga NO BILDFELSBASEN volvosweden YAZAKI tripp o vägmätare
Bakre Hastighetsmätare givare	Volvo 1398321 Genuine 1600 1080133 (1398321) SKANDIX 120,25 EUR 900bildelsbasen	sensorn generera AC-signal
Främre Hastighetsmätare givare	Volvo 3515092 1010513 (3515092) 45,12 EUR EUR
Styrenhet( )	BOSCH- 0265101031 ?? 960 jordas i
Vid byte bakre givare	byter/ny differentialolja
Kanske	Renoverar Hastighetsmätare till 940 960? 88-98
Kanske	240/740/940 Volvo 740 1988B-1990 Yazaki Digital ? 940 960? 88-98
Kanske	? fjugesta

Behöver utredas??: Om det är fel i "dashboard" hastighetsmätare stoppas då även signal till km uppräkning samt att konstantfarthållare inte fungerar, men bil växlar som den skall

[1]: 2-3-2 Speedometer Signal Missing ingen signal till hastighetsmätare.

[2]: 3-1-1 Signal missing from speedometer Speedo wiring or instrument cluster wiring faulty
no signal for speed sensor. Någon gång

Fel på hastighetsmätare volvo 960
Hastighetsmätare Död 0km/t båda kilometerräknarna helt still
2-3-2 hastighetsmätarsignal saknas Gul pil, vid urkoppling i box tankrör tänds ABS förutom Gula pilen

Felställen:

Hastighetsmätare givaren på bakaxeln diff
Givare höger framhjul
Kablar
960 jordas signaljorden iABS Styrenhet( BOSCH- 0265101031 )
Mätarhuset :Komponenter bytta (kondensatorpest-samt omlödning i huset) anm: * trafo-tråd eller kabeln lödning i huset mätarn ligger på 0km/t båda kilometerräknarna helt still.

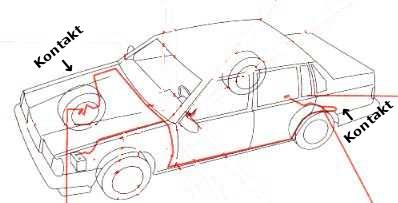

Öppna box-tankrör 9Vac

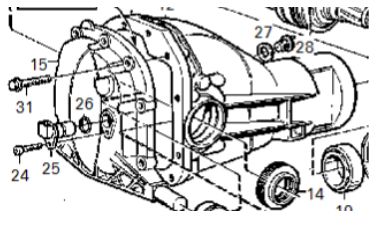

Fig. 2:

Bakre Bakre Speed Sensor: Position: Differential, Rear axle

Part no:

24:Hex. Socket screw 942001
25: Sensor 1398321
26: oring 974673
*1055829 (1398321) Volvo Genuine 162,86 EUR
*1080133 (1398321) SKANDIX 120,25 EUR

Removal (Rear Speed Sensor Multi-Link Axle) SPEED SENSORS

Remove spare tire. Fold carpet back to expose fuel filler pipe. Follow sensor wires from sensor. Cut shrink tubing from connector (if applicable). Disconnect connector. Press out sensor cable and rubber grommet.

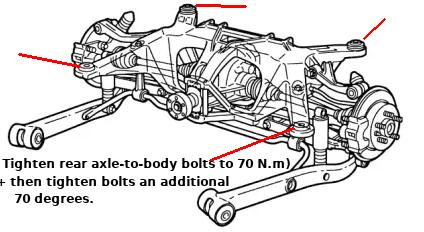

Raise and support rear axle. Remove 4 bolts holding axle to body. Slightly lower rear axle. Disconnect right parking brake cable to allow access to sensor. Clean area around sensor. Remove sensor.

Installation: To install, reverse removal procedure. Tighten sensor screws to 8-12 ft. lbs. (11-16 N.m). Tighten rear axle-to-body bolts to 52 ft. lbs. (70 N.m), and then tighten bolts an additional 70 degrees.

http://www.volvotips.com/service-manual/volvo-960/Volvo-960-S90-V90-ABS-service-repair-manual.html

http://serco.se/bil/volvo-960.html

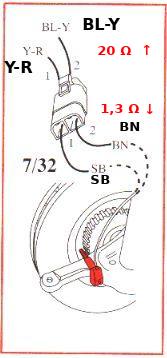

Removal Främre Speed Sensor

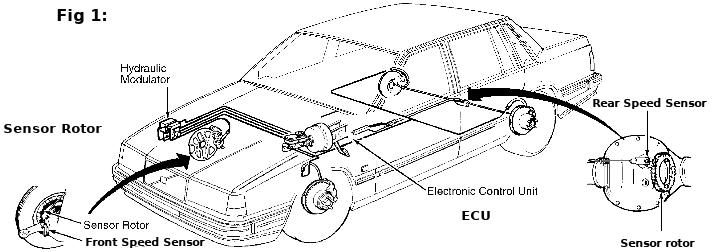

Sensor, Wheel speed Front axle Volvo 960: yearsmodel to 1994

1010513 (3515092) 47,39 EUR

https://www.skandix.de/en/spare-parts/brakes/brake-regulator-system/sensor-wheel-speed-front-axle/1010513/

R emoval & Installation (Front Speed Sensor)

Locate sensor wires at sensor. See Fig. 3. FollowRemoval & Installation (Rear Speed Sensor Straight Axle) sensor wire to connector on spring tower. Disconnect sensor wires from connector. Pull wires through wheel arch and release from clamps.
Unbolt sensor from inboard side of spindle arm. Remove sensor. Before installing, coat speed sensor with small amount of Grease (1 161 037-5). To complete installation, reverse removal procedure.

FUSES

Check 10-amp transient surge protector fuse. Transient surge protector is clipped to ECU. See Fig. 1.

Ground Circuits Ω Mät:

Turn ignition off. Disconnect ECU connector. See Figs. 1 and 2.

Using DVOM, check resistance between ECU connector terminals No. 10, 20, 32 and 34 and ground. Resistance Ω should be zero in all cases.

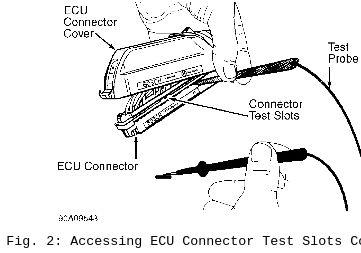

CAUTION: Never probe front of connectors. Check connectors only through slots in side of connector. DO NOT use more force than necessary. See Fig. 2.

If resistance is not correct, check wiring harness between ECU and ground connectionsBakre Speed Sensor: Position: Differential, Rear axle. Terminals No. 10, 20, and 34 are grounded at left "A" pillar. If fault is found at terminal No. 32, retest with new solenoid valve relay. See Fig. 5.

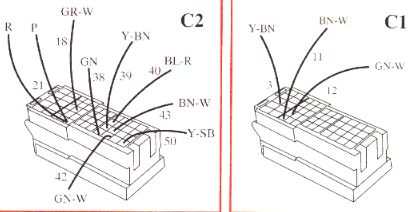

C2 42&43 or C1 11&12

Bakre Speed Sensor: Position: Differential, Rear axle

Sensor, Wheel speed Rear axlel Volvo 940, 960: all models Sensor function: for Speedometer

1055829 (1398321) Volvo Genuine 162,86 EUR

https://www.skandix.de/en/spare-parts/brakes/brake-regulator-system/sensor-wheel-speed-rear-axle/1055829/

1080133 (1398321) SKANDIX 120,25 EUR

https://www.skandix.de/en/spare-parts/brakes/brake-regulator-system/sensor-wheel-speed-rear-axle/1080133/

Diverse Länkar tips trix

http://www.volvotips.com/service-manual/volvo-960/Volvo-960-S90-V90-ABS-service-repair-manual.html

Demontera multilink:

https://forum.7900klubben.se/viewtopic.php?t=67990

https://www.skandix.de/en/installationpictures/Volvo-900-700/Multilink-axle-one/2000303/

Multilink axle one.

https://www.skandix.de/en/installationpictures/Volvo-900-700/Multilink-axle-one/2000303/

Bromssköldar:

byts enklast genom att klippa ett hål i den nya skölden och montera på utan att röra hjullagret

Moment:

http://www.volvotips.com/service-manual/volvo-960/Volvo-960-rear-suspension-service-repair-manual.html

Bakaxelupphängning 940/960 multi-link -1994:

https://vp-autoparts.se/sv/artiklar/bakaxelupphangning-940-960-multi-link-1994/index.html?update_currency=SEK

Volvo Maintenance

http://www.nuceng.ca/bill/volvo/VolvoSite_FAQSummary1-imagesmissing.pdf

http://serco.se/bil/volvo-960.html#obd

OBD-I:

(OnBoadDiagnostic)Test:

Engine OFF

Selector cable to "1" or #

Key to 2

(ignition ON without starting the engine)

Button >1 - <3 sec

(Mode 1) if led flash 1-1-1 =OK)

Read code #-#-#

Button

Read code #-#-#

Button (maximum 3 codes stored)

Read code #-#-# (if same code as the previous one=no additional odes) Record codes and interpret codes from corresponding table

Clear:

Erase fault codes (2fault= erase 2times?)

Button >5 - <10 sec (press & hold release)

When led lights Button >5 - <10 sec

Led goes off=memory cleared

||=color cables
S= twisted

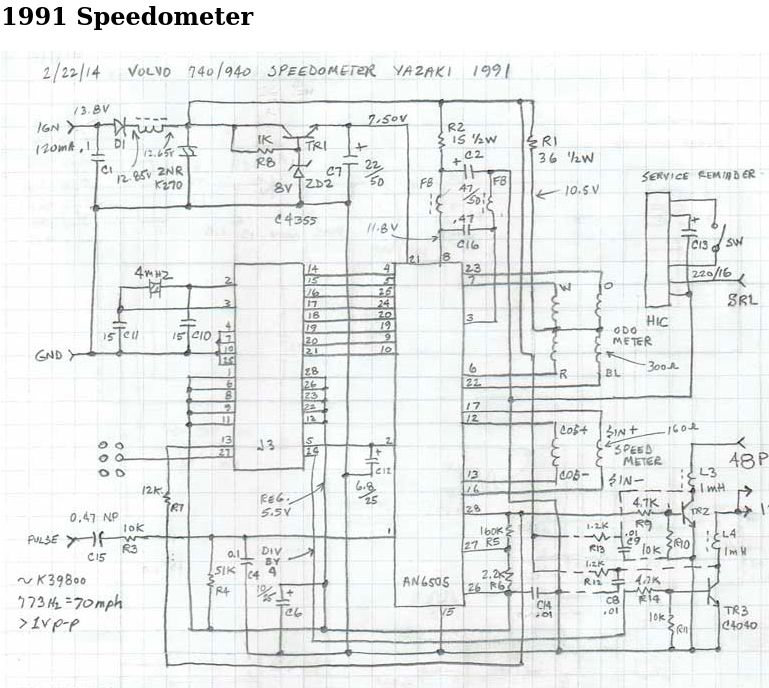

SpeedometerRepair.htm

Bosh 0 261 200 362 3 517 623 Motorstyrenhet Volvo 960 Engine ECU 0261200362 3517623 3.0 24v -------------------------------------------------------

Volvo 3529066 Styrenheter larm CarGard 1110 -----------------------------------

Volvo 3515646 Växellåda Styrenhet VA00j088 ------------------------

Volvo 3523880 3523880: Styrenhet för farthållare Hella Germany GR-Steurgerät %GA 006 310-01 -------------------------

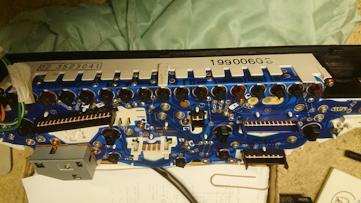

Mätarhus Volvo(80) 3523041 | 19900608

🚓

♻️ 💻 🚷⛔📵🚫🔺🔞 🌎 ⚖️
