Inköpslista vvs

Inköpslista vägg
Golv klinker ca 3,22m2

Vägg kakel vid helkaklat.
Vänster vägg 4,88 m2
Fönster vägg 2,6 m2
Höger vägg 4,88 m2
Dörr vägg 2,4m2
------------------
Summa ca 15 m2 14,8 m2




Offertförfrågan badrum.
Golvbeläggning
Antimögel hantering av virke i vägg.
Betong grund mot sand 3,22 m2 *?7cm? = 0,22m3
Fuktspärr golv 3,22m2
Avjämnings underlag för klinker. 3,22 *?4cm? = 0,13m3
Läggning av klinker 3,22 m2smårutor
Kakling av vägg 15m2
Avlopps rör
Grovt avloppsrör/böj toa stol
Golvbrunn
Rör till golvbrunn
Rör till handfat
Y anslutning rör, för ovanst 2

Tappvatten ?in bakom toastol förläggning ca22m upp i takhöjd för lättare möblering.
2st balofix 15mm?
1st T 15,12,15mm ->toa
Förkromat rör 2x 7m (15mm)
2st T 15,12,15mm ->dusch ev 1st s-formad
2st L 15,12mm avslut ner mot handfat. Förkromat rör 2x 1,4m (12mm) ner mot dusch
Väggfäste med anslutning RÖR + blandare.
Förkromat rör 2x 2,5m (12mm) ner mot handfat
ca 10 st dubbel väggfäste rör förkromade.


Värme rörev ny placering in till badrum
??3m R10 till element vid fönster.
Nytt element för placering under fönster
Handukstork för vattenburen värme

Inredning
Toa stol
Handfat
Dushhörna? / Litetbadkar?
Golv plattor (små rutor eftersom rummet litet/ fall mot brunn)
Vägg kakel ljust helkaklat.
Rör f 17mm
golv.jpg Golv badrum
Ny placering av golvbrunn Obs ändring igen denna gäller ej.

Avloppsröret i golvet till tvättställetminst 4 cm
Golvbrunn vänster sida mot dörr
Wc avlopp in till vänster fast vid fönstret. Handfat på ungefär samma plats ,
viktigt att sol lyser från vänster sida.

till sidan du kom från.
Värme rör från gästrum rakt in sedan till fönster.
litet element under fönster samt handukstork.
Vänster vägg badrum
Senaste beskedet.Nu har mamma bestämt sig..
Två tappvatten rör upp ungefär mitt på väggen.
Toa till höger vid fönstret, Dusch till vänster , Fäste på vägg mot hall. synlig förläggning, avstängning i närheten av/innan T-koppling.
I stället för nuvarande system med rör i vägg förläggning högt (i takhöjd) för att underlätta möblering. badkar duschkabin

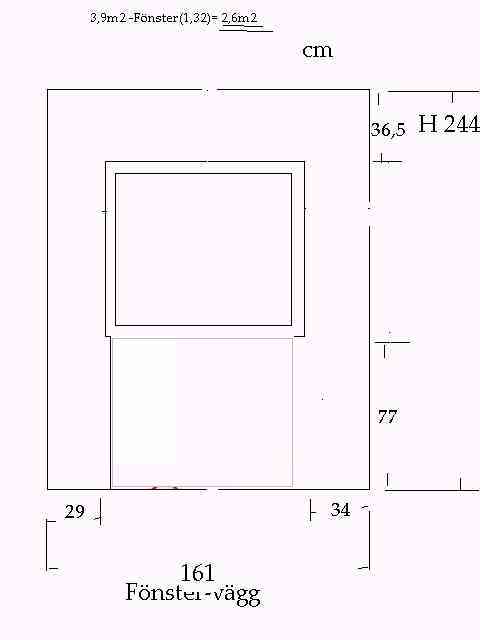

Fönster vägg badrum
+ element under/vid fönster samt vattenburen handukstork.

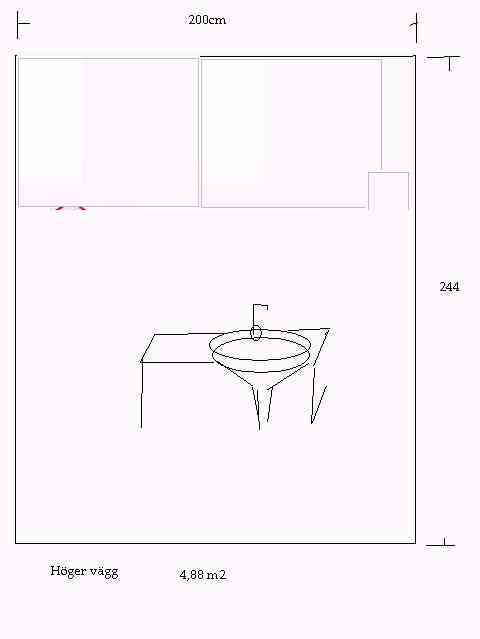

Höger vägg badrum
Handfat med bänkskiva och underskåp.
Dörr vägg badrum

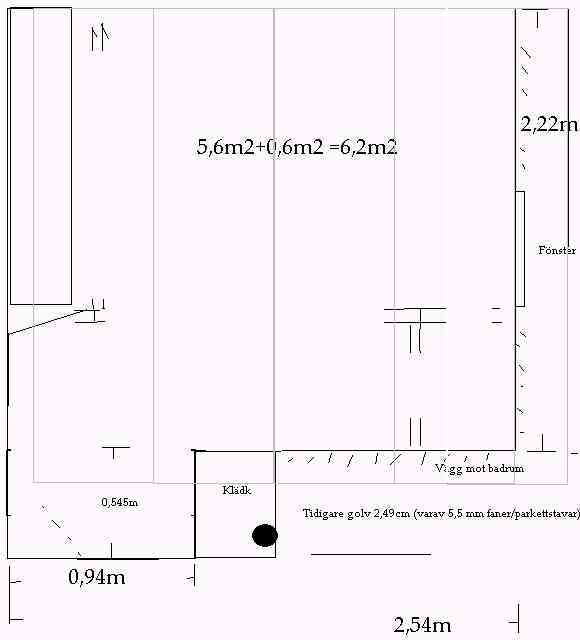

Golvyta 5,6m2+0,6m2 summa 6,2m2
Tidigare parkettgolv som var spikat i stödläkt, stödläkt löstliggande på gruset
Parkett tjocklek 2,49cm varav faner 5,5mm
Antimögel på trä mot badrum.
Bort med mjuka"spånskivan" på väggen mot badrummet.
Nya värmerör
Eventuellt flytt av T så att värme in till badrum hamnar bakom toa-stol.sedan synlig förläggning till nytt element vid fönster.
Vägg: Rör: Golv: Parkett: Tapet:

El
Strömbrytare flyttas från nuvarande läge.Bort från nya dusch hörnan.120cm

Ledningssystem
En kabel för fast förläggning skall bestå av mantlad kabel eller av enledarkabel utan mantel i dolt förlagda rör av isolermaterial. Kulokabel är inte tillåten. Kopplingsdosor och liknande skall ha kapslingsklass
Dusch utan kar
IP44 i område 1 (radie 0,6m från dusch)
IP24 i område 2 ( r 0,6+0,6m)
IP21 i område 3 (r 1,2m-2,4m)

701.8.1 Ljusarmaturer Ljusarmatur i område 1 och 2 skall vara fast ansluten.I område 1 skall ljusarmatur ha kapslingsklass IP44. område 2 skall ljusarmatur ha kapslingsklass IP24. I område 2 får – ljusarmatur, som i sin helhet är placerad lägst 1,5 m över golvet, ha kapslingsklass IP21, – glödlampsarmatur, som är utförd av isolermaterial och försedd med skyddsglas (kupa), som omsluter glödlampan och i sin helhet är placerad lägst 1,7 m över golvet, ha kapslingsklass IP2X eller IPXXB. I område 3 skall ljusarmatur ha kapslingsklass IP21. Dock får glödlampsarmatur, som är utförd av isolermaterial och försedd med skyddsglas
Starkströmsföreskrifterna elssäkerhetsverket
mått wc 1m 0,5 bilder http://www.ahlsell.se/upload/3132/GU_BadrPlanering_Gust.pdf

Avlopp
Lutning på avloppsrör
4 promilles lutning dvs 0.4 cm /m- < 1cm/m
